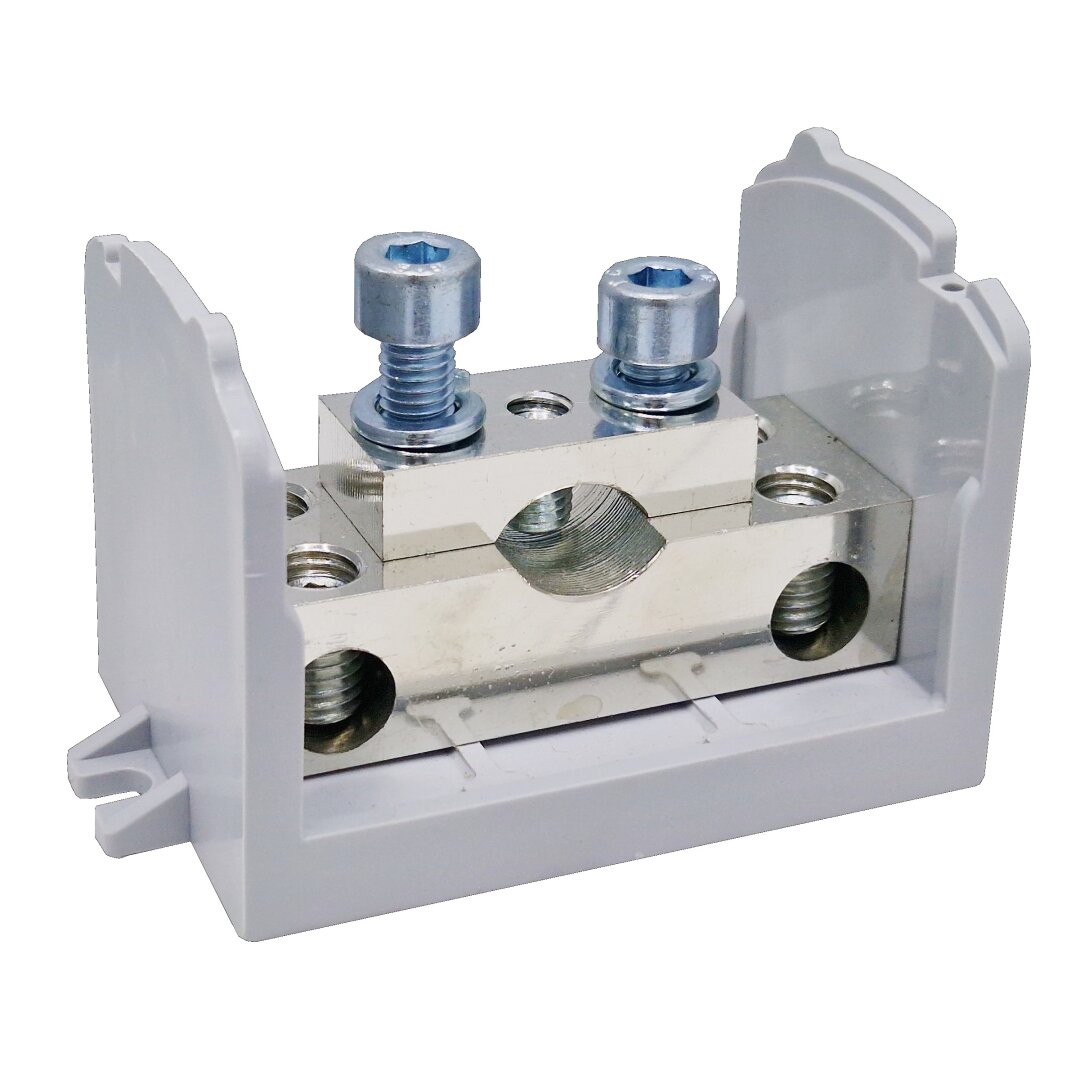

DTB 240/4x50 ŠE stoupačková svorkovnice bez krytu
Objednací číslo: UC24050
736,70 Kč bez DPH 891,41 Kč s DPH
DTB 240/4x50 ŠE stoupačková svorkovnice bez krytu
| Jmenovitý průřez [mm²] | 240 (vstup) / 50 (výstup) |
| Rozsah připojitelnosti [mm²] | 10 ÷ 240 |
| Jmenovitý proud [A] | 415 (vstup) / 160 (výstup) |
| Krátkodobý výdržný proud [A] | 28800 |
| Jmenovité izolační napětí [V] | 690 |
| Utahovací moment [Nm] | 15 Nm (šroub 2xM8) - hlavní vedení |
| Utahovací moment [Nm] | 6 Nm (zajišťovací šroub M8) - zajištění hlavního vedení |
| Utahovací moment [Nm] | 10 Nm (šroub M10) - odbočné vedení |
| Nástroj | Inbus |
| Způsob montáže | Na podložku |
| IP | 10 |
| Provozní teplota [°C] | -25 ÷ +100 |
| Počet připojovacích míst | 5 |
| Počet pater svorky | 1 |
| Nutnost ukončovací přepážky | NE |
| Norma | IEC 60998-2-1 |
| Rozměry [mm] (šířka / výška / délka) | 103 / 61 / 57 |
| Balení [ks] | 1 |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 70 ÷ 240 (tuhý vodič) |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 70 ÷ 150 (ohebný vodič) |
| Rozsah připojitelnosti – výstup [mm²] | 4 x 10 ÷ 50 (tuhý vodič) |
| Rozsah připojitelnosti – výstup [mm²] | 4 x 10 ÷ 35 (ohebný vodič) |
| Délka odizolování vodiče [mm] (vstup / výstup) | 30 / 15 |
