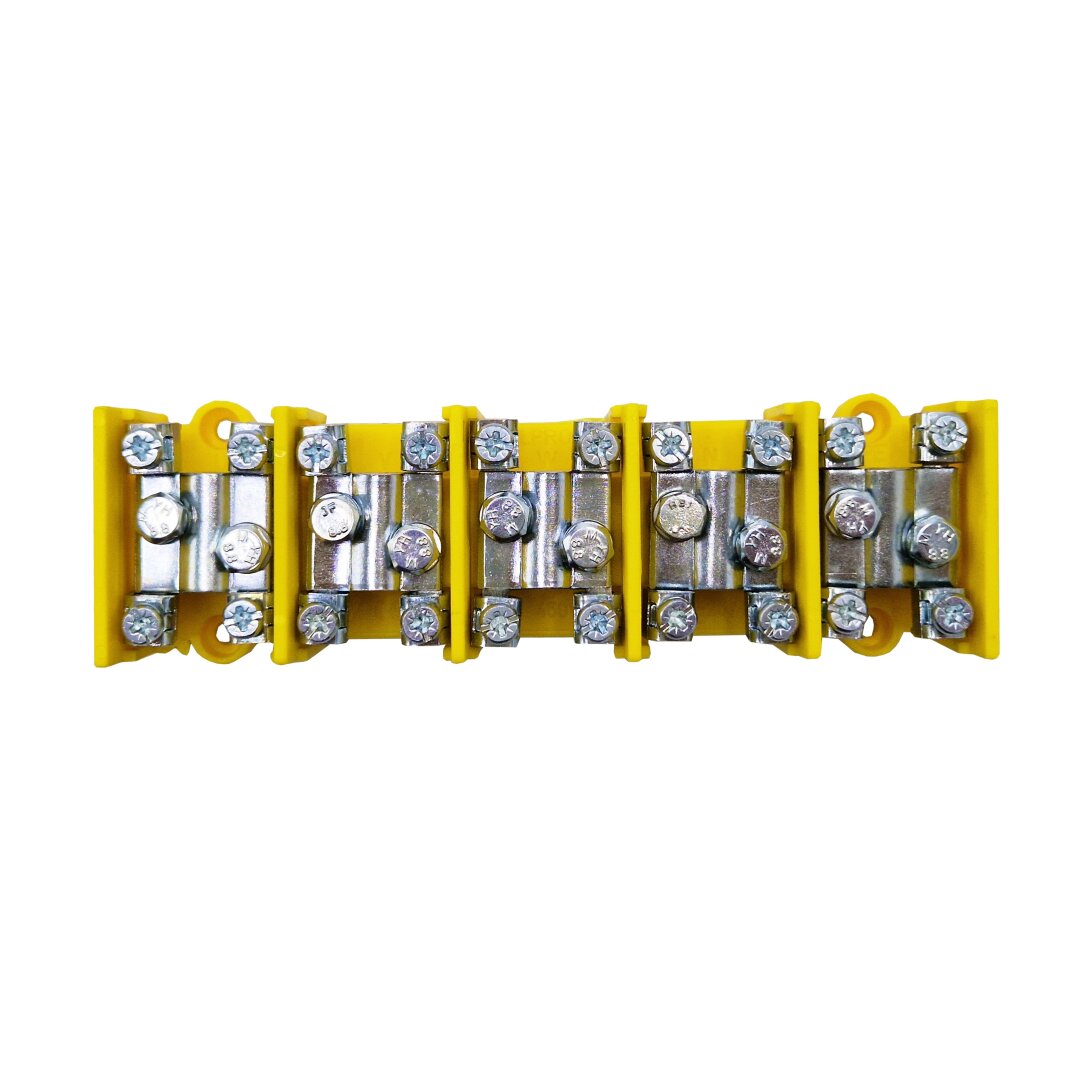

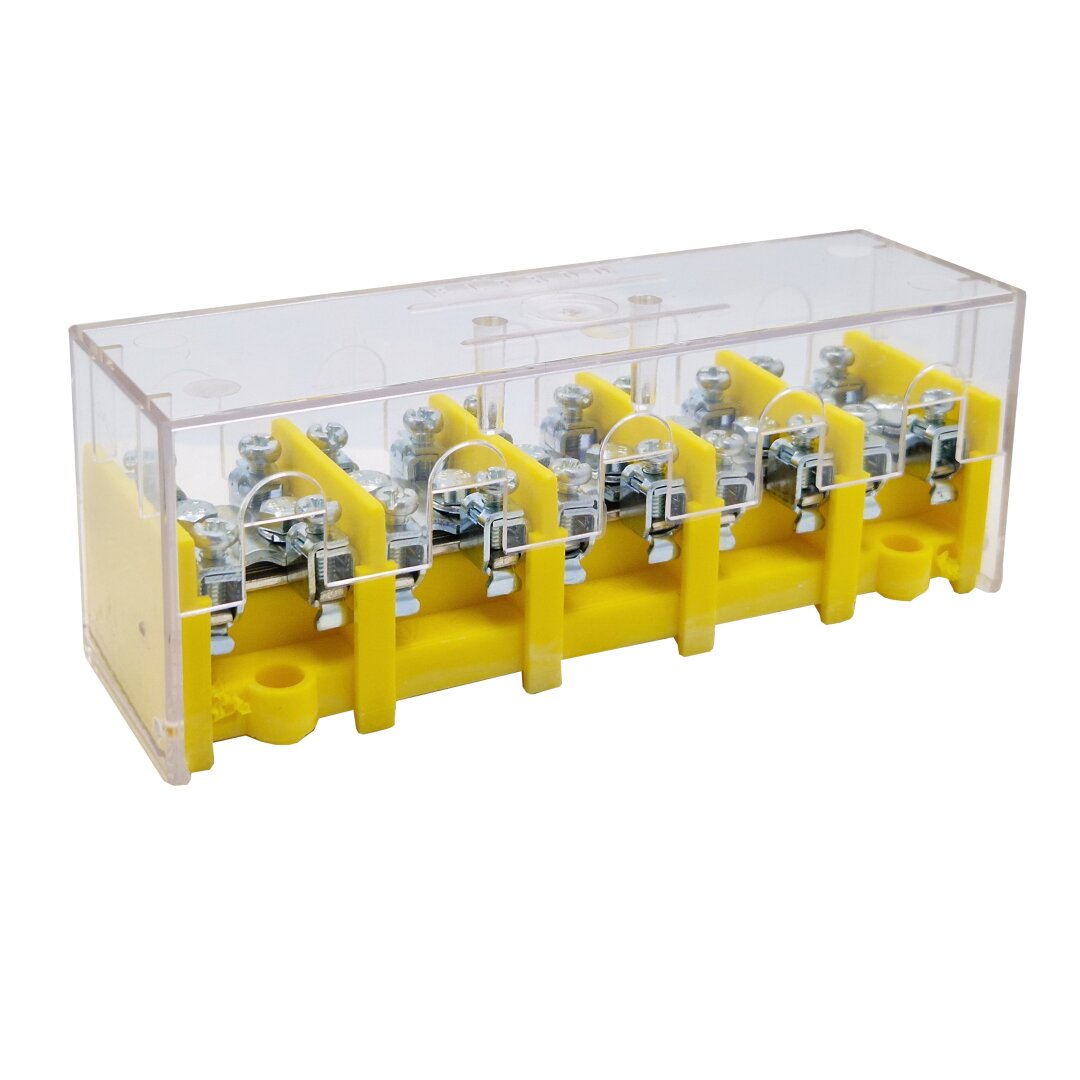

S-DTB (5x)25/(5x)4x10 ŽL stoupačková svorkovnice
Objednací číslo: UC52510.26
315,30 Kč bez DPH 381,51 Kč s DPH
S-DTB (5x)25/(5x)4x10 ŽL stoupačková svorkovnice
| Jmenovitý průřez [mm²] | 25 (vstup) / 10 (výstup) |
| Rozsah připojitelnosti [mm²] | 0,75 ÷ 25 |
| Jmenovitý proud [A] | 101 (vstup) / 57 (výstup) |
| Jmenovité izolační napětí [V] | 450 |
| Utahovací moment [Nm] | 2 (hl. vedení) |
| Utahovací moment [Nm] | 1,2 (odboč. vodiče) |
| Způsob montáže | Na podložku |
| IP | 20 |
| Provozní teplota [°C] | -25 ÷ +100 |
| Počet připojovacích míst | 5 na 1 pólu |
| Počet pater svorky | 1 |
| Počet pólů | 5 |
| Nutnost ukončovací přepážky | NE |
| Norma | IEC 60998-2-1 |
| Rozměry [mm] (šířka / výška / délka) | 47 / 56 / 148 |
| Balení [ks] | 1 |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 6 ÷ 25 (tuhý vodič) |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 6 ÷ 16 (ohebný vodič) |
| Rozsah připojitelnosti – výstup [mm²] | 4 x 0,75 ÷ 10 (tuhý vodič) |
| Rozsah připojitelnosti – výstup [mm²] | 4 / 0,75 ÷ 6 (ohebný vodič) |
| Délka odizolování vodiče [mm] (vstup / výstup) | 21 / 10 |
