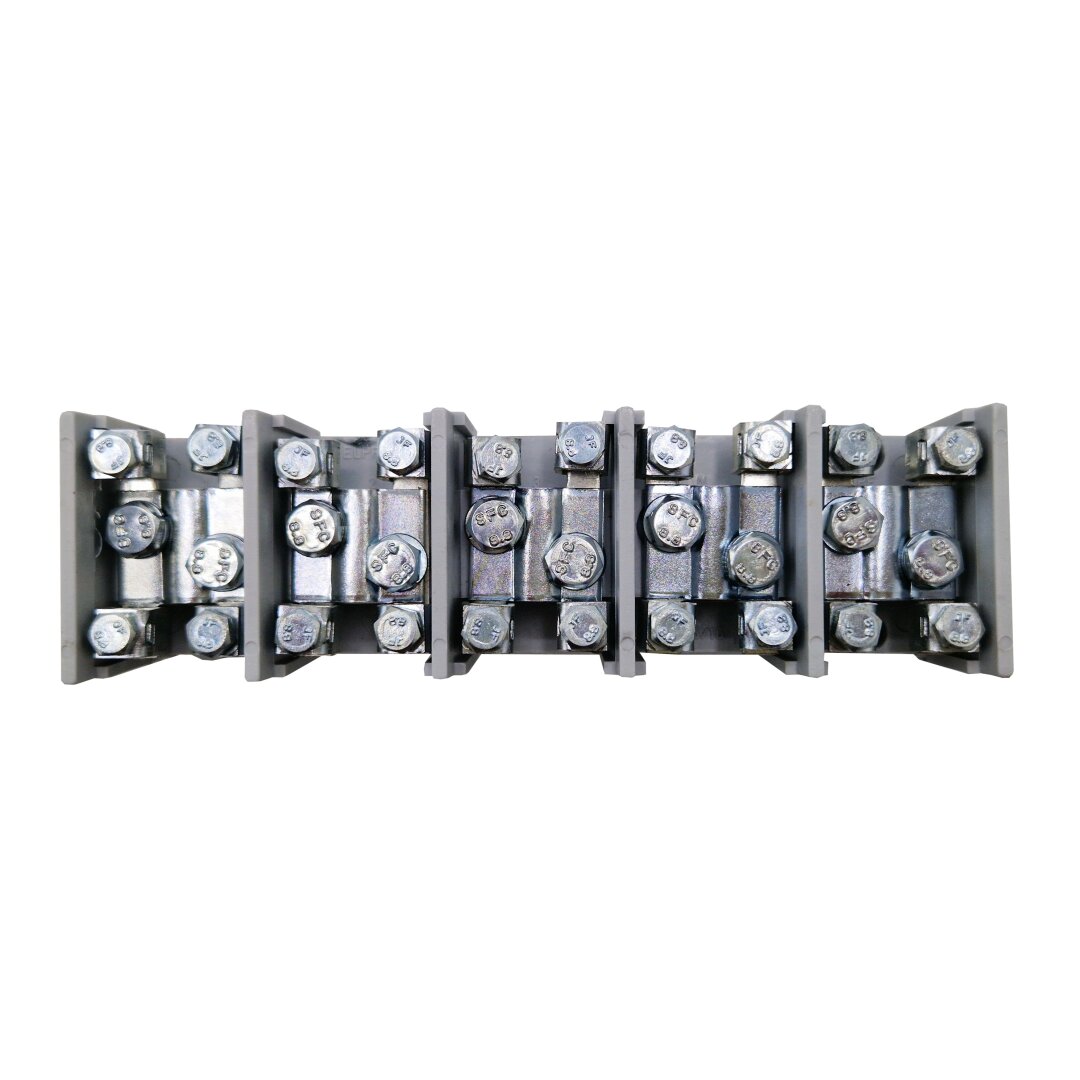

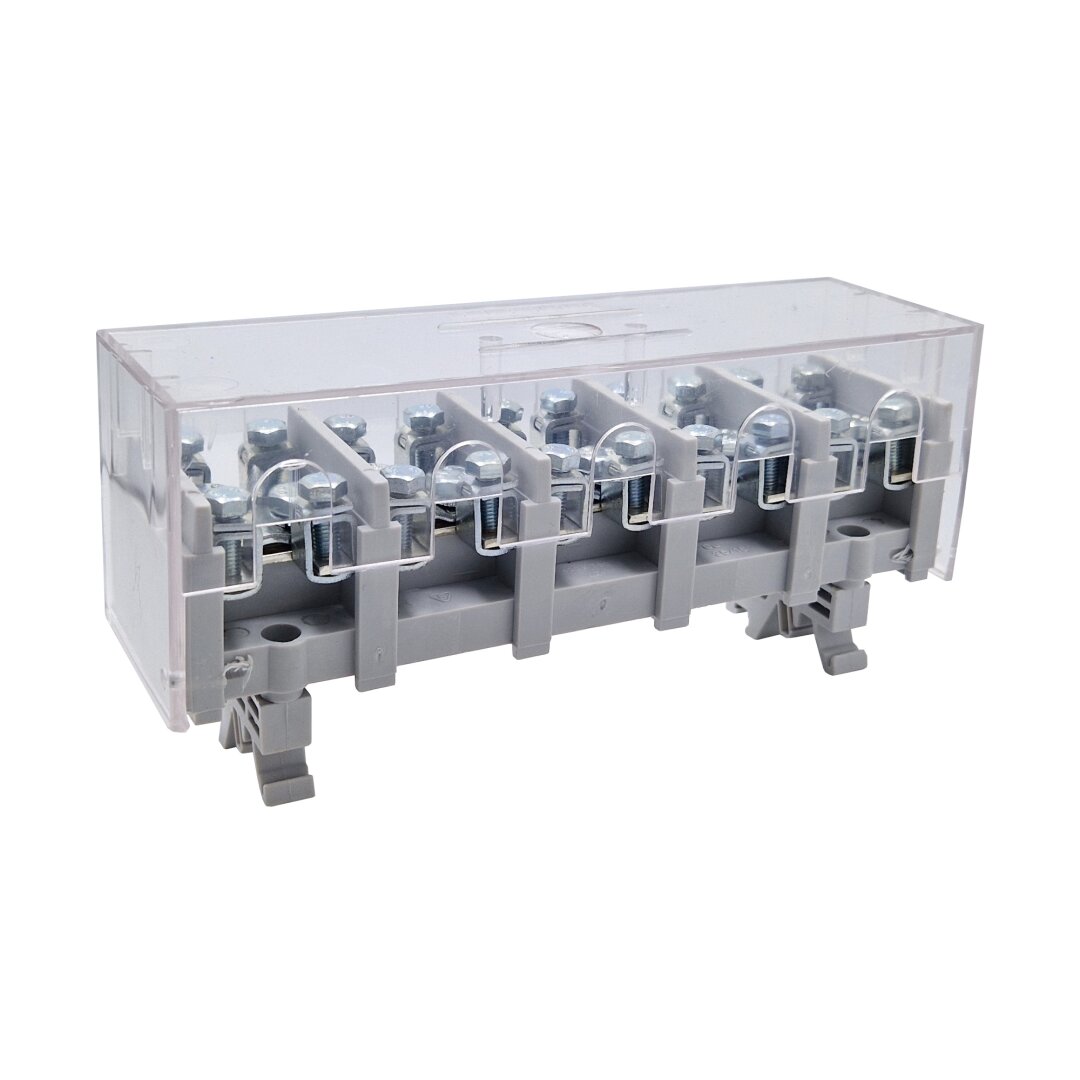

S-DTB (5x)35/(5x)4x16 ŠE stoupačková svorkovnice na TS lištu
Objednací číslo: UC535TH.21
399,80 Kč bez DPH 483,76 Kč s DPH
S-DTB (5x)35/(5x)4x16 ŠE stoupačková svorkovnice na TS lištu
| Jmenovitý průřez [mm²] | 35 (vstup) / 16 (výstup) |
| Rozsah připojitelnosti [mm²] | 2,5 ÷ 35 |
| Jmenovitý proud [A] | 125 (vstup) / 76 (výstup) |
| Jmenovité izolační napětí [V] | 450 |
| Utahovací moment [Nm] | 5 (hl. vedení) |
| Utahovací moment [Nm] | 2 (odboč. vodiče) |
| Způsob montáže | TH 35 (možnost použití montážních podstavců PM-35) |
| IP | 20 |
| Provozní teplota [°C] | -25 ÷ +100 |
| Počet připojovacích míst | 5 na 1 pólu |
| Počet pater svorky | 1 |
| Počet pólů | 5 |
| Nutnost ukončovací přepážky | NE |
| Norma | IEC 60998-2-1 |
| Rozměry [mm] (šířka / výška / délka) | 49 / 86 / 174 |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 6 ÷ 35 (tuhý vodič) |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 6 ÷ 25 (ohebný vodič) |
| Rozsah připojitelnosti – výstup [mm²] | 4 x 2,5 ÷ 16 (tuhý vodič) |
| Rozsah připojitelnosti – výstup [mm²] | 4 x 2,5 ÷ 10 (ohebný vodič) |
