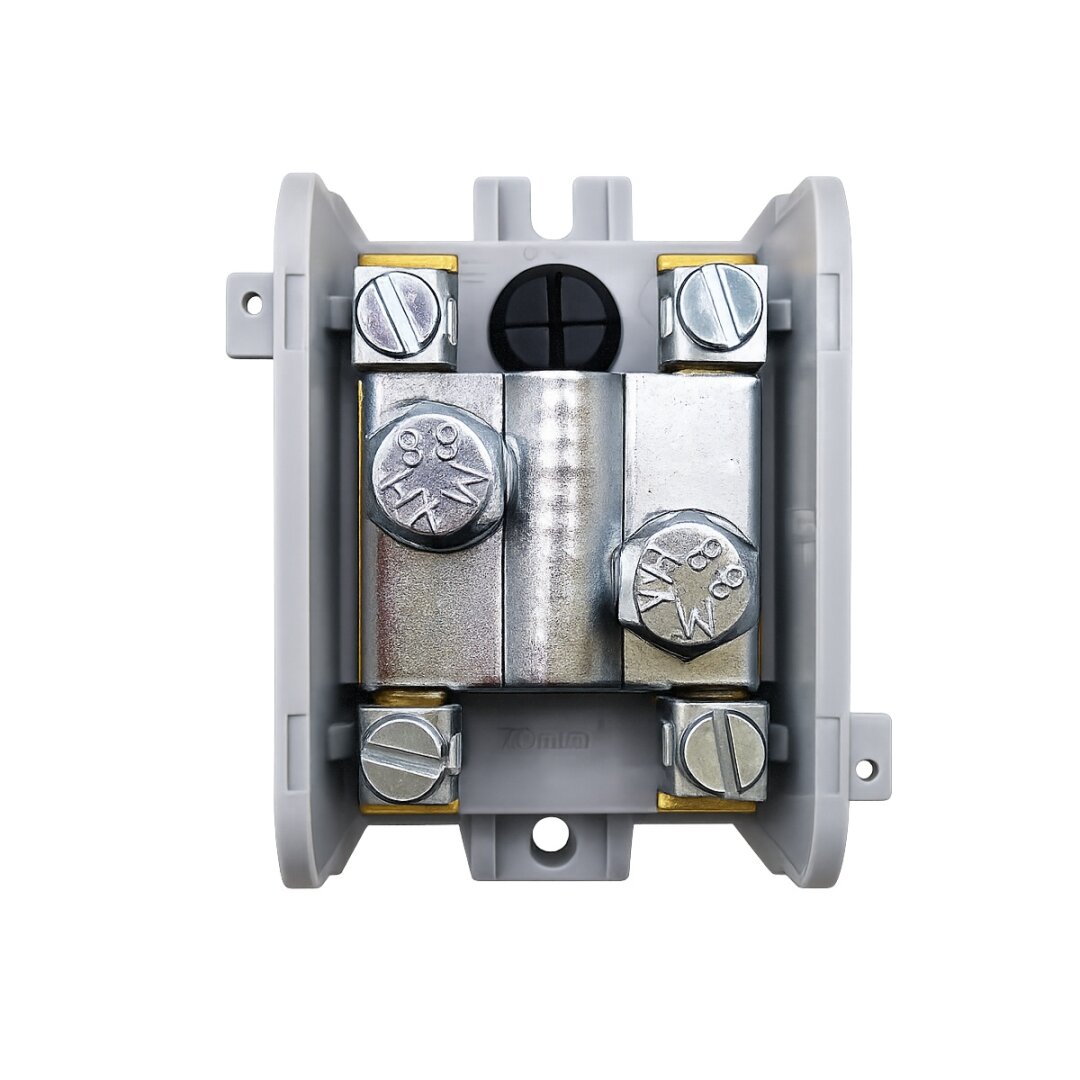

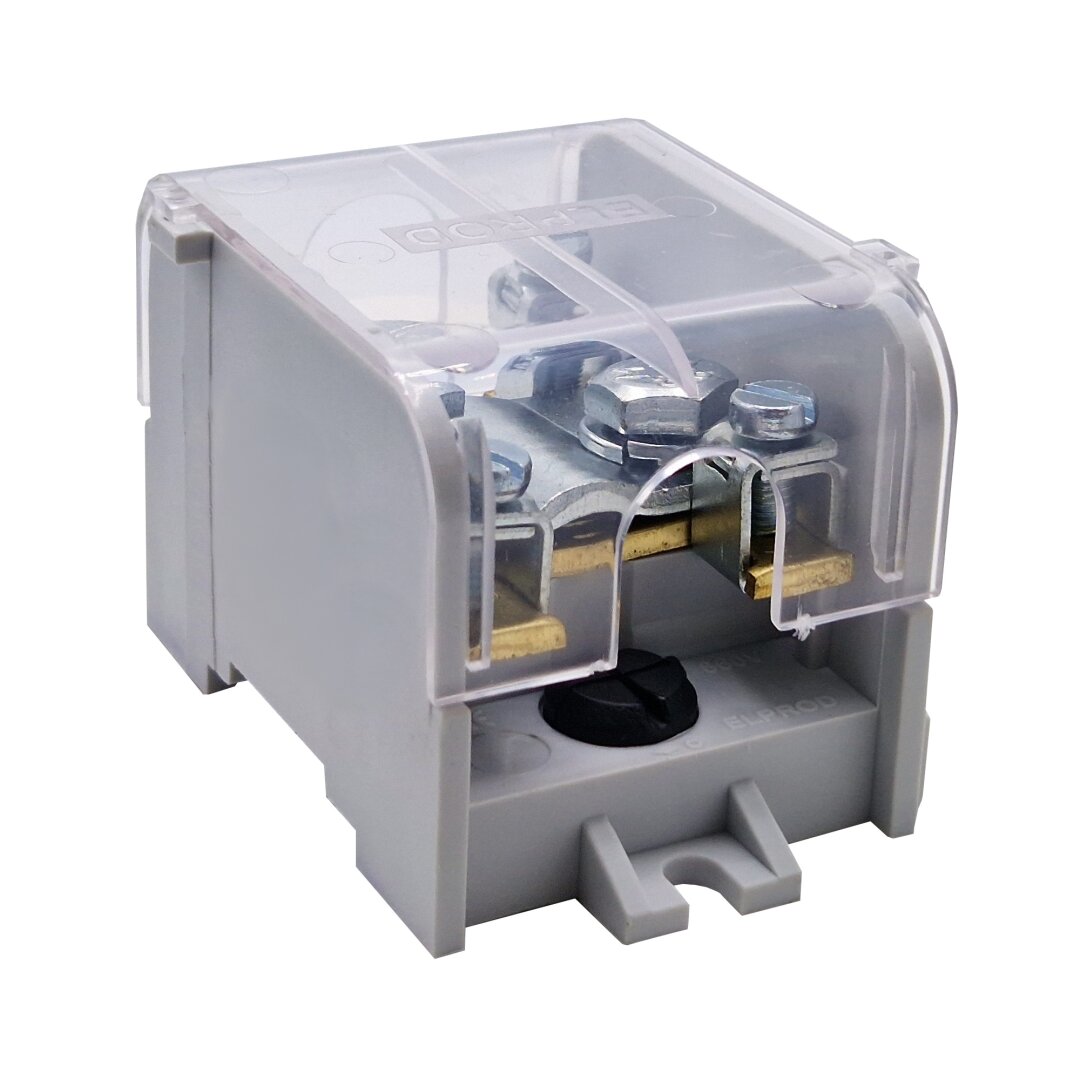

DTB 70/4x16 stoupačkové svorkovnice
150,50 Kč bez DPH 182,11 Kč s DPH
DTB 70/4x16 stoupačkové svorkovnice
| Jmenovitý průřez [mm²] | 70 (vstup) / 16 (výstup) |
| Rozsah připojitelnosti [mm²] | 2,5 ÷ 70 |
| Jmenovitý proud [A] | 192 (vstup) / 76 (výstup) |
| Jmenovité izolační napětí [V] | 690 |
| Jmenovité impulsní výdržné napětí [kV] | 6 |
| Utahovací moment [Nm] | 6 (hl. vedení) |
| Utahovací moment [Nm] | 1,2 (odboč. vodiče) |
| Způsob montáže | Na podložku / TH 35 |
| IP | 20 |
| Provozní teplota [°C] | -25 ÷ +100 |
| Počet připojovacích míst | 5 |
| Počet pater svorky | 1 |
| Počet pólů | 1 |
| Nutnost ukončovací přepážky | NE |
| Norma | IEC 60998-2-1 |
| Rozměry [mm] (šířka / výška / délka) | 56 / 51 / 79 |
| Balení [ks] | 1 |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 16 ÷ 70 (tuhý vodič) |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 16 ÷ 50 (ohebný vodič) |
| Rozsah připojitelnosti – výstup [mm²] | 4 x 2,5 ÷ 16 (tuhý vodič) |
| Rozsah připojitelnosti – výstup [mm²] | 4 / 2,5 ÷ 10 (ohebný vodič) |
| Délka odizolování vodiče [mm] (vstup / výstup) | 27 / 17 |
