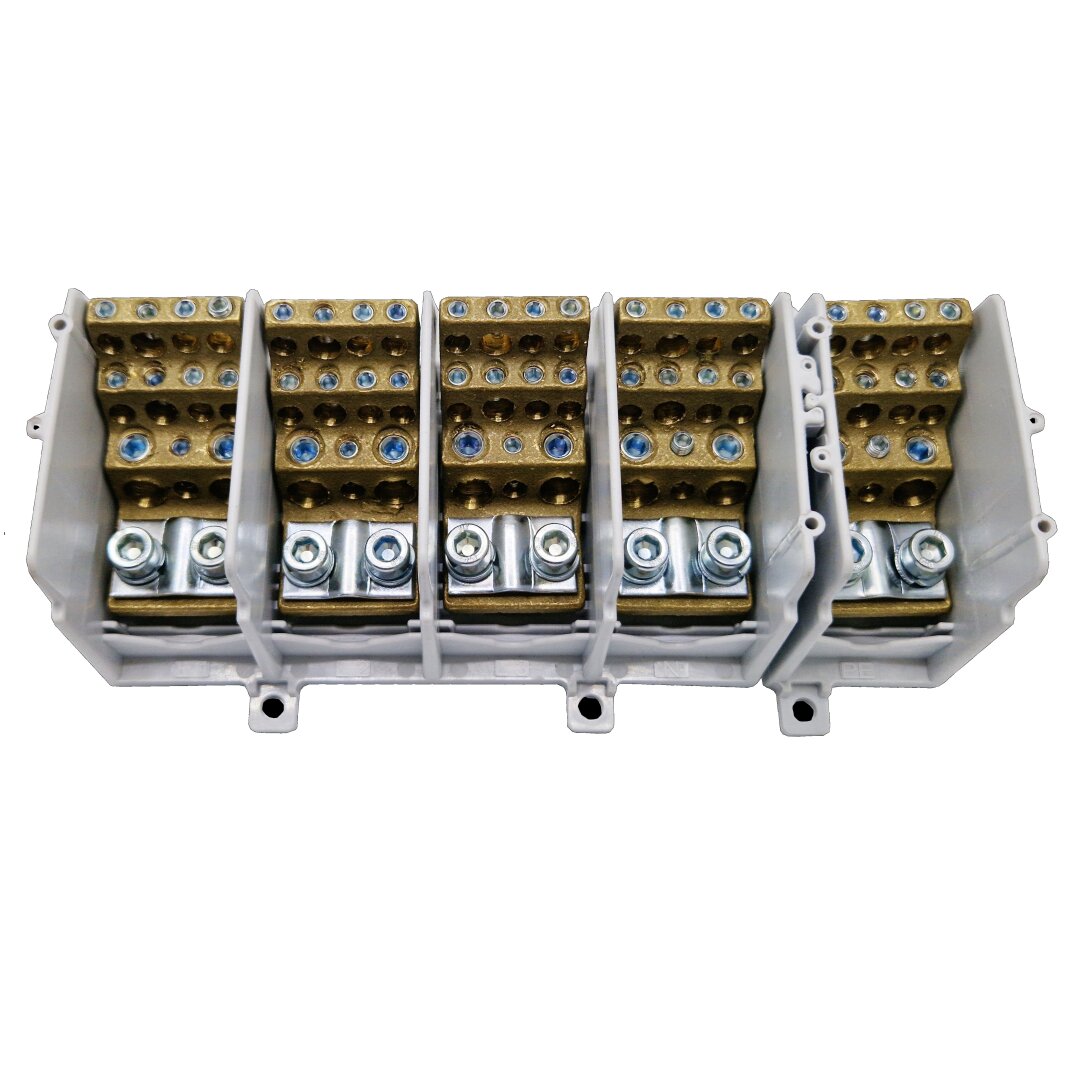

blok DTS (5x)70/(5x)7x6+2x25+2x16 ŠE
Objednací číslo: UD5070
1 976,90 Kč bez DPH 2 392,05 Kč s DPH
blok DTS (5x)70/(5x)7x6+2x25+2x16 ŠE
| Jmenovitý průřez [mm²] | 70 |
| Rozsah připojitelnosti [mm²] | 1,5 ÷ 70 |
| Jmenovitý proud [A] | 160 |
| Jmenovité izolační napětí [V] | 500 |
| Jmenovité impulsní výdržné napětí [kV] | 6 |
| Utahovací moment [Nm] | 1 (6 mm²) |
| Utahovací moment [Nm] | 1,2 (16 mm²) |
| Utahovací moment [Nm] | 12 (25 mm²) |
| Utahovací moment [Nm] | 18 (35 ÷ 70 mm²) |
| Nástroj na odstranění krytu | Šroubovák PH 1 |
| Způsob montáže | Na podložku / TH 35 * |
| IP | 20 |
| Provozní teplota [°C] | -25 - +100 |
| Počet připojovacích míst | 12 na 1 pól |
| Počet pater svorky | 1 |
| Nutnost ukončovací přepážky | NE |
| Norma | IEC 60947-7-1 |
| Rozměry [mm] (šířka / výška / délka) | 195 / 66 /85 |
| Hmotnost [g] | 918 |
| Balení [ks] | 1 ks = 5 pólů |
| Poznámka | * Blok lze na DIN lištu upevnit pomocí držáku - obj.č. UD0001.21. Na vyžádání zajistíme montáž držáku ve výrobě. Nelze namontovat dodatečně. |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 25 ÷ 70 (1 pól) |
| Rozsah připojitelnosti – výstup [mm²] | 2 x 10 ÷ 25 (1 pól) |
| Rozsah připojitelnosti – výstup [mm²] | 2 x 6 ÷ 16 (1 pól) |
| Rozsah připojitelnosti – výstup [mm²] | 7 x 1,5 ÷ 6 (1 pól) |
| Vstup - Délka odizolování vodiče [mm] / Nástroj | 25 / Inbus č. 5 |
| Výstup - Délka odizolování vodiče [mm] / Nástroj | 12 / Inbus č. 2,5 (horní řada) |
| Výstup - Délka odizolování vodiče [mm] / Nástroj | 10 / Inbus č. 2,5 (prostřední řada) |
| Výstup - Délka odizolování vodiče [mm] / Nástroj | Průřez 25 mm² - Délka odizolování 15 mm / Inbus č. 4 (spodní řada) |
| Výstup - Délka odizolování vodiče [mm] / Nástroj | Průřez 6 mm² - Délka odizolování 14 mm / Inbus č. 2,5 (spodní řada) |
