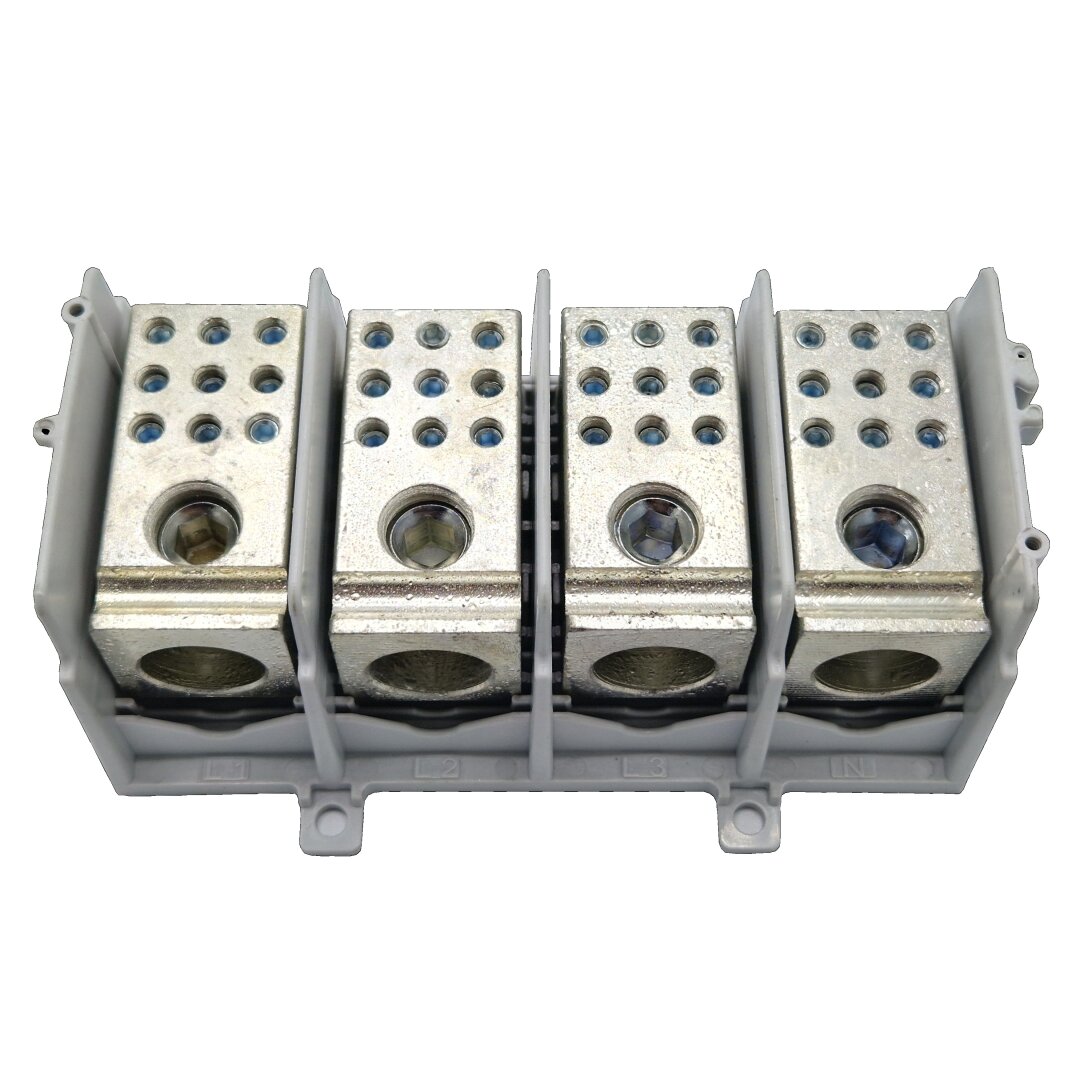

blok DTS (4x)120/(4x)9x16 ŠE
Objednací číslo: UD4120.9
1 580,95 Kč bez DPH 1 912,95 Kč s DPH
blok DTS (4x)120/(4x)9x16 ŠE
| Jmenovitý průřez [mm²] | 120 |
| Rozsah připojitelnosti [mm²] | 2,5 ÷ 120 |
| Jmenovitý proud [A] | 250 |
| Jmenovité izolační napětí [V] | 690 |
| Jmenovité impulsní výdržné napětí [kV] | 6 |
| Utahovací moment [Nm] | 2,5 (2,5 mm²) |
| Utahovací moment [Nm] | 5 (4 ÷ 6 mm²) |
| Utahovací moment [Nm] | 7 (10 ÷ 16 mm²) |
| Utahovací moment [Nm] | 12 (25 ÷ 35 mm²) |
| Utahovací moment [Nm] | 18 (50 ÷ 70 mm²) |
| Utahovací moment [Nm] | 22 (95 ÷ 120 mm²) |
| Nástroj na odstranění krytu | Šroubovák PH 1 |
| Způsob montáže | Na podložku / TH 35 * |
| IP | 20 |
| Provozní teplota [°C] | -25 ÷ +100 |
| Počet připojovacích míst | 10 na 1 pól |
| Počet pater svorky | 1 |
| Nutnost ukončovací přepážky | NE |
| Norma | IEC 60947-7-1 |
| Rozměry [mm] (šířka / výška / délka) | 152 / 66 / 85 |
| Hmotnost [g] | 615 |
| Balení [ks] | 1 ks = 4 póly |
| Poznámka | * Blok lze na DIN lištu upevnit pomocí držáku - obj.č. UD0001.21. Na vyžádání zajistíme montáž držáku ve výrobě. Nelze namontovat dodatečně. |
| Rozsah připojitelnosti – vstup [mm²] | 1 x 35 - 120 (1 pól) |
| Rozsah připojitelnosti – výstup [mm²] | 9 x 2,5 - 16 (1 pól) |
| Vstup - Délka odizolování vodiče [mm] / Nástroj | 28 / Inbus č. 8 |
| Výstup - Délka odizolování vodiče [mm] / Nástroj | 10 / Inbus č. 3 (horní řada) |
| Výstup - Délka odizolování vodiče [mm] / Nástroj | 19 / Inbus č. 3 (prostřední řada) |
| Výstup - Délka odizolování vodiče [mm] / Nástroj | 28 / Inbus č. 3 (spodní řada) |
