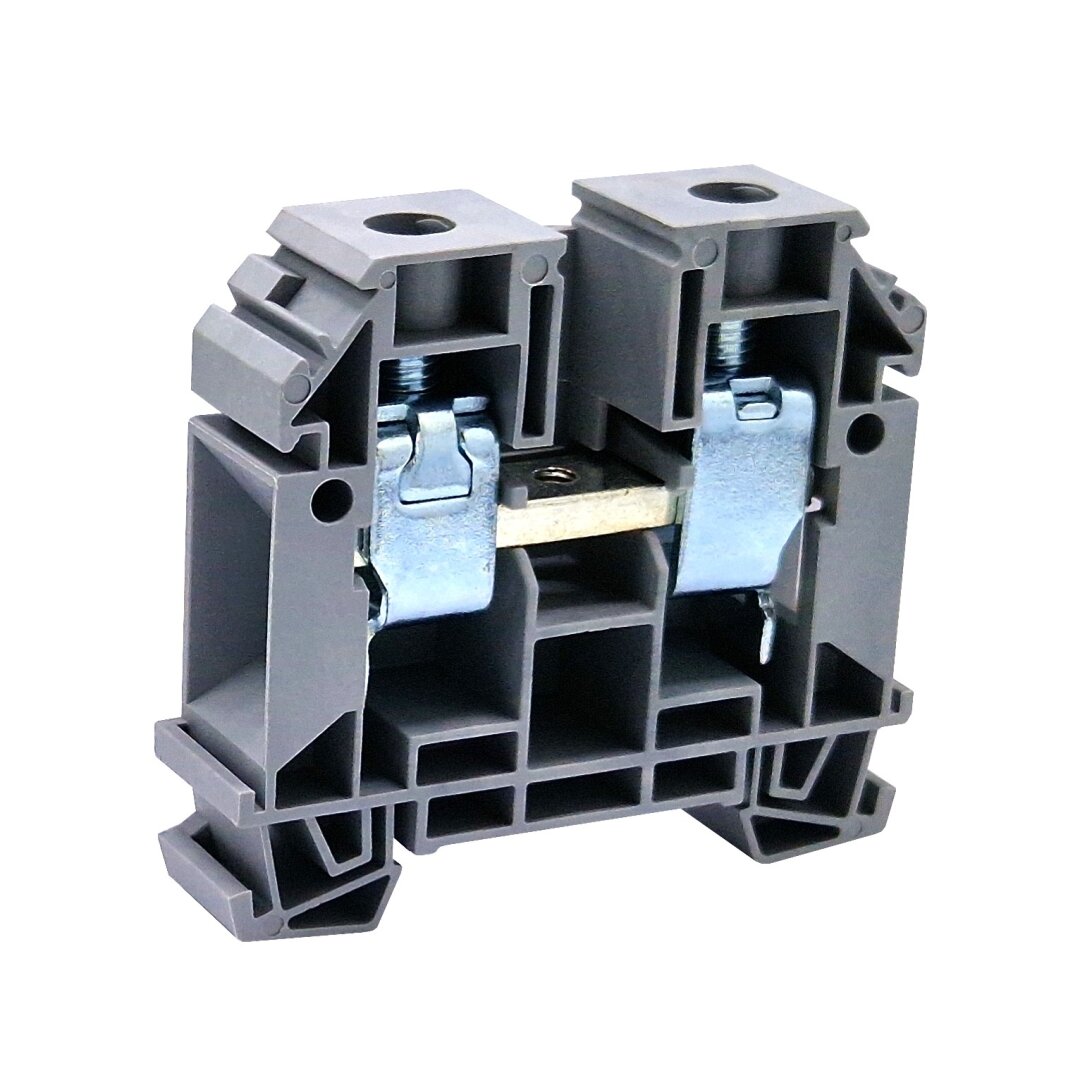

svorka RSA 35 A ŠE
Objednací číslo: A171211
50,20 Kč bez DPH 60,74 Kč s DPH
svorka RSA 35 A ŠE
| Jmenovitý průřez vodiče [mm²] | 35 |
| Rozsah připojitelnosti [mm²] | 2,5 ÷ 50 |
| Jmenovitý proud CE [A] | 125 |
| Jmenovitý proud ATEX [A] | 110 |
| Krátkodobý výdržný proud [A] | 4200 |
| Jmenovité izolační napětí CE | 1000 V AC / 1500 V DC |
| Jmenovité izolační napětí ATEX [V] | 320 |
| Jmenovité impulsní výdržné napětí [V] | 8000 |
| Utahovací moment [Nm] | 3 |
| Nástroj | Inbus č. 3 |
| Způsob montáže | TH 35 |
| Stupeň znečištění | 2 |
| IP | 10 * |
| Provozní teplota [°C] | -40 - +105 |
| Počet připojovacích míst | 2 |
| Počet pater svorky | 1 |
| Nutnost ukončovací přepážky | ANO |
| Norma | IEC 60947-7-1 |
| ATEX schválení | Ex II 2G Ex eb IIC Gb /Ex I M2 Ex eb I Mb |

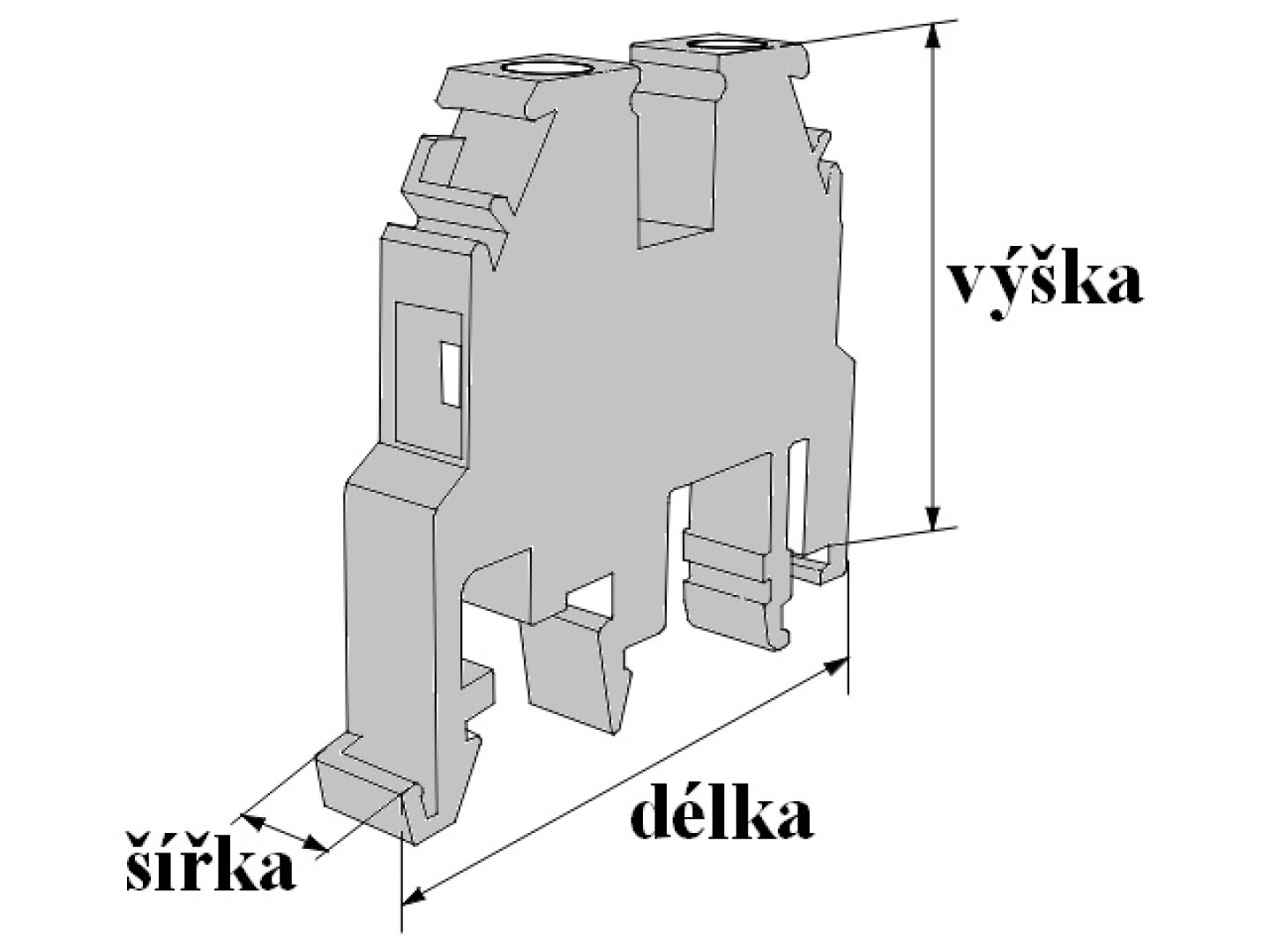

| Rozměry [mm] (šířka / výška / délka) | 16,5 / 58,9 / 65 |
| Hmotnost [g] | 56 |
| Balení (ks) | 20 |
| Upínací šroub | M 6 x 15,2 |
| Poznámka | * U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm² a menší – jinak má svorka krytí IP 10. |
| Tuhý plný vodič [mm²] | 2,5 - 16 |
| Tuhý slaněný vodič [mm²] | 4 - 50 |
| Ohebný slaněný vodič [mm²] | 4 - 35 |
| 2 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] | 2,5 - 16 |
| 3 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] | 2,5 - 10 |
| Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²] | 35 |
| Délka odizolovaného vodiče [mm] | 15 |
| Izolační pouzdro | Polyamid (PA), hořlavost V0, bez halogenů |
| Elektrovodná část | Měď (galvanicky pokoveno ) |
| Upevňovací část | Tepelně zušlechtěná ocel (galvanicky pokoveno) |
