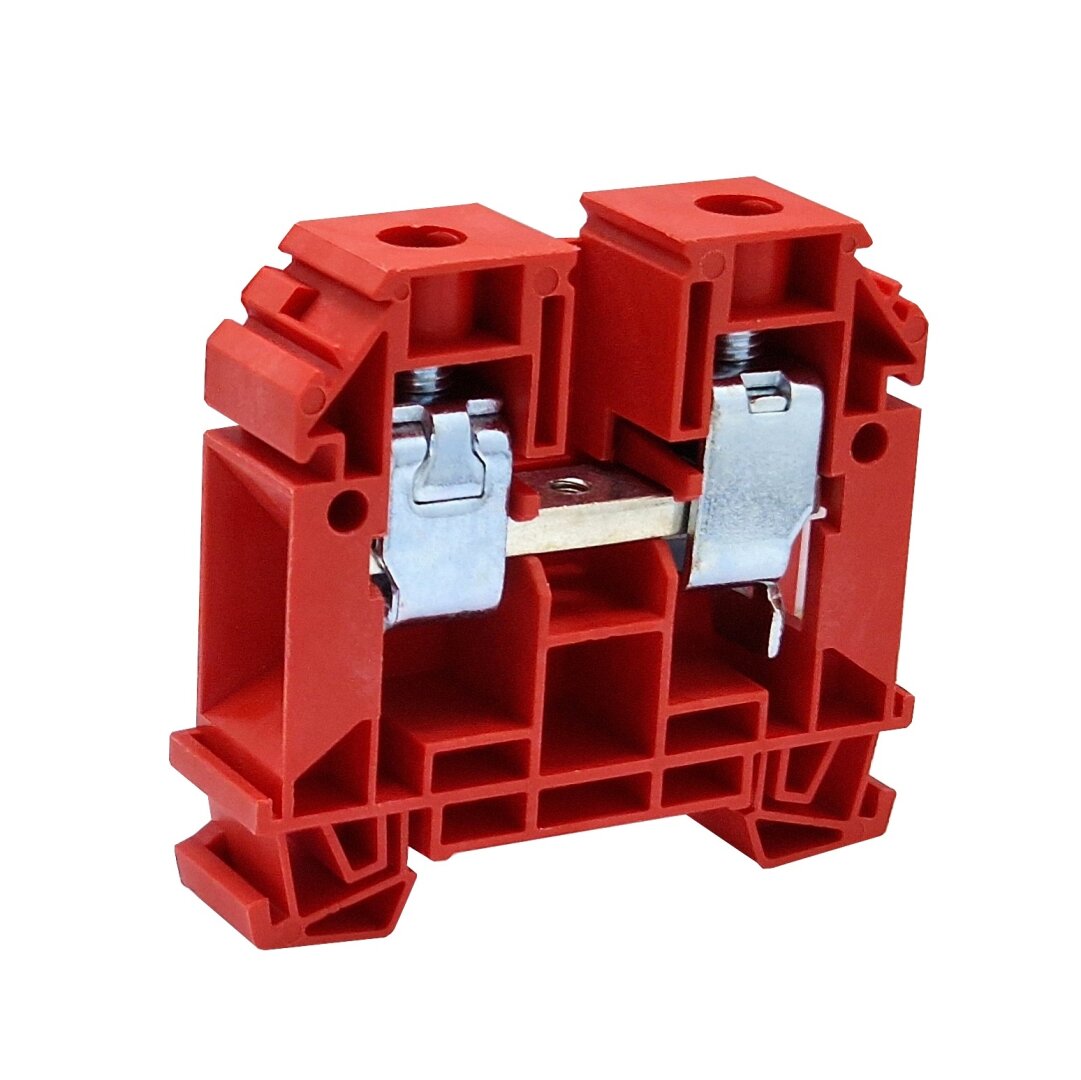

svorka RSA 35 A ČV
Objednací číslo: A171161
50,20 Kč bez DPH 60,74 Kč s DPH
svorka RSA 35 A ČV
Jmenovitý průřez vodiče [mm²] | 35 |
Rozsah připojitelnosti [mm²] | 2,5 ÷ 50 |
Jmenovitý proud CE [A] | 125 |
Jmenovitý proud ATEX [A] | 110 |
Krátkodobý výdržný proud [A] | 4200 |
Jmenovité izolační napětí CE | 1000 V AC / 1500 V DC |
Jmenovité izolační napětí ATEX [V] | 320 |
Jmenovité impulsní výdržné napětí [V] | 8000 |
Utahovací moment [Nm] | 3 |
Nástroj | Inbus č. 3 |
Způsob montáže | TH 35 |
Stupeň znečištění | 2 |
IP | 10 * |
Provozní teplota [°C] | -40 - +105 |
Počet připojovacích míst | 2 |
Počet pater svorky | 1 |
Nutnost ukončovací přepážky | ANO |
Norma | IEC 60947-7-1 |
ATEX schválení | Ex II 2G Ex eb IIC Gb /Ex I M2 Ex eb I Mb |

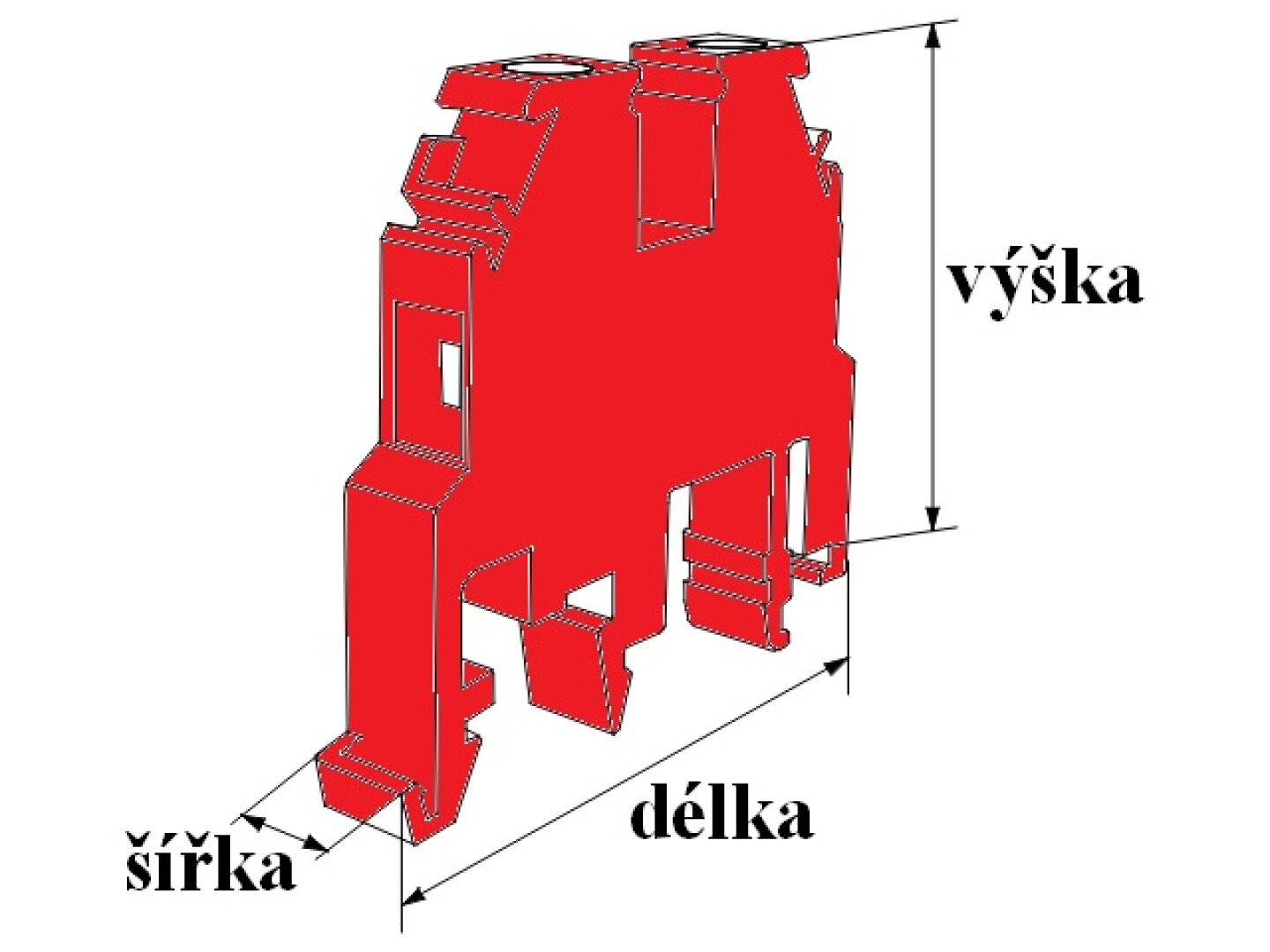

Rozměry [mm] (šířka / výška / délka) | 16,5 / 58,9 / 65 |
Hmotnost [g] | 56 |
Balení (ks) | 20 |
Upínací šroub | M 6 x 15,2 |
Poznámka | * U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm² a menší – jinak má svorka krytí IP 10. |
Tuhý plný vodič [mm²] | 2,5 - 16 |
Tuhý slaněný vodič [mm²] | 4 - 50 |
Ohebný slaněný vodič [mm²] | 4 - 35 |
2 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] | 2,5 - 16 |
3 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²] | 2,5 - 10 |
Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²] | 35 |
Délka odizolovaného vodiče [mm] | 15 |
Izolační pouzdro | Polyamid (PA), hořlavost V0, bez halogenů |
Elektrovodná část | Měď (galvanicky pokoveno ) |
Upevňovací část | Tepelně zušlechtěná ocel (galvanicky pokoveno) |
