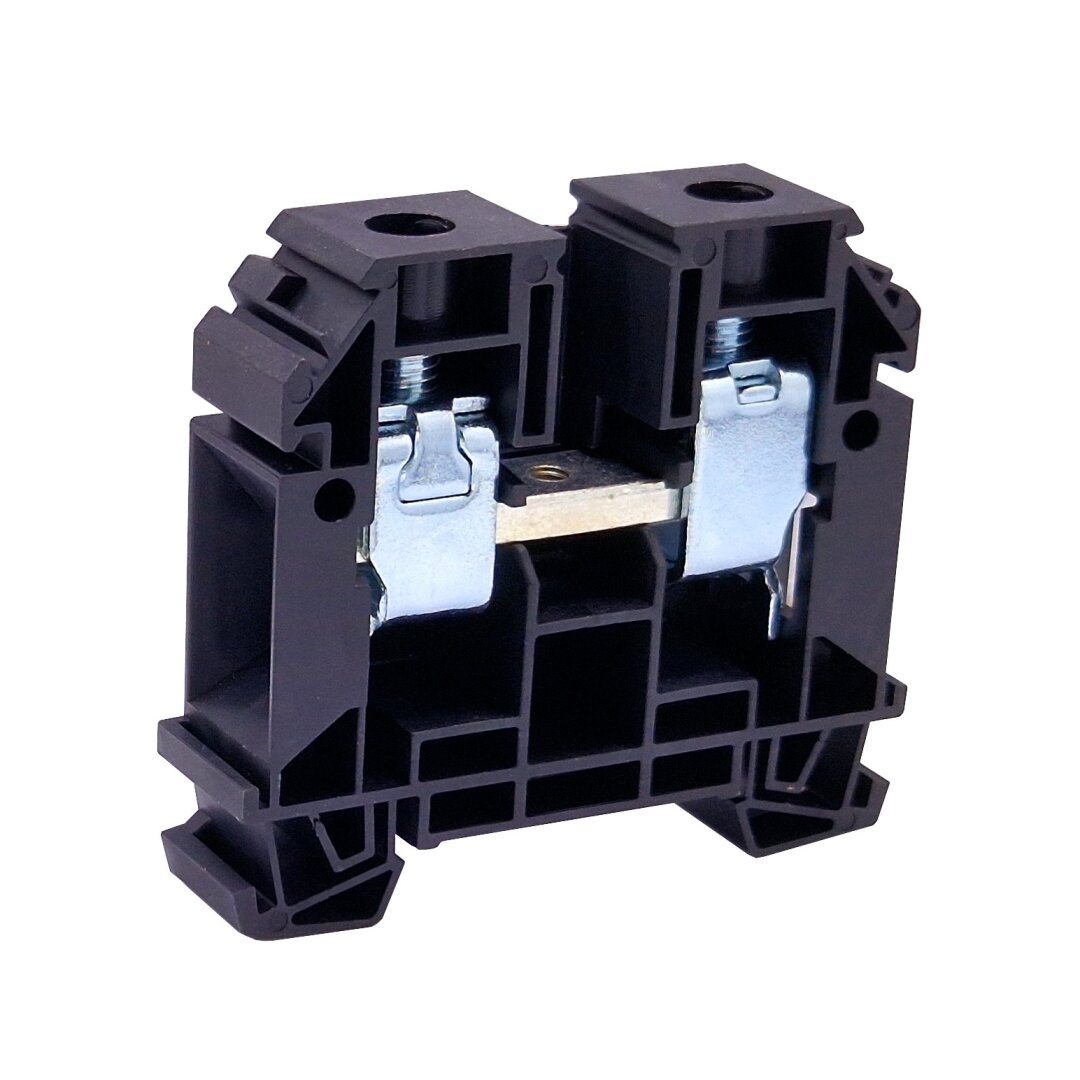

svorka RSA 35 A ČN

Kód výrobce: A171181
39,35 Kčbez DPH47,61 Kčs DPH
svorka RSA 35 A ČN
ks
Jmenovitý průřez vodiče [mm²]35
Jmenovitý proud [A]125
Krátkodobý výdržný proud [A]4200
Jmenovité izolační napětí [V] 1000
Jmenovité impulsní výdržné napětí [kV]4
Utahovací moment [Nm]2,5
NástrojInbus č. 3
Způsob montážeTH 35
Stupeň znečištění2
IP10 *
Provozní teplota [°C]-40 - +105
Počet připojovacích míst 2
Počet pater svorky1
Nutnost ukončovací přepážkyANO
NormaIEC 60947-7-1
Rozměry [mm] (šířka / výška / délka)16,5 / 58,9 / 65
Hmotnost [g]56
Balení (ks)20
Upínací šroubM 6 x 15,2
Poznámka* U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm² a menší – jinak má svorka krytí IP 10.

Rozsah upínaných vodičů

Tuhý plný vodič [mm²]2,5 - 35
Tuhý slaněný vodič [mm²]4 - 50
Ohebný slaněný vodič [mm²]4 - 35
2 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²]2,5 - 16
3 x Tuhý plný vodič, tuhý slaněný, ohebný slaněný [mm²]2,5 - 10
Maximální průřez 1 x vodiče ohebného slaněného s izolovanou dutinkou [mm²]35
Minimální délka odizolovaného vodiče [mm]15

Provedení

Izolační pouzdroPolyamid (PA), hořlavost V0, bez halogenů
Elektrovodná částMěď (galvanicky pokoveno )
Upevňovací část Tepelně zušlechtěná ocel (galvanicky pokoveno)
