svorka RSA 2,5 A P3V3
Objednací číslo: A121219
137,75 Kč bez DPH 166,68 Kč s DPH
svorka RSA 2,5 A P3V3
Jmenovitý průřez vodiče [mm²] | 2,5 |
Rozsah připojitelnosti [mm²] | 0,2 ÷ 2,5 |
Jmenovitý proud [A] | 24* |
Krátkodobý výdržný proud [A] | 300 |
Jmenovité izolační napětí [V] | 750 ~, 830= |
Jmenovité impulsní výdržné napětí [kV] | 4 |
Utahovací moment šroubu [Nm] | 0,4 |
Břit šroubováku (křížový / plochý) | PH 0 / 0,5 x 3 |
Způsob montáže | TH 35 |
IP | 20 |
Provozní teplota [°C] | -40 - +105 |
Počet připojovacích míst | 6 |
Počet pater | 3 |
Nutnost ukončovací přepážky | ANO |

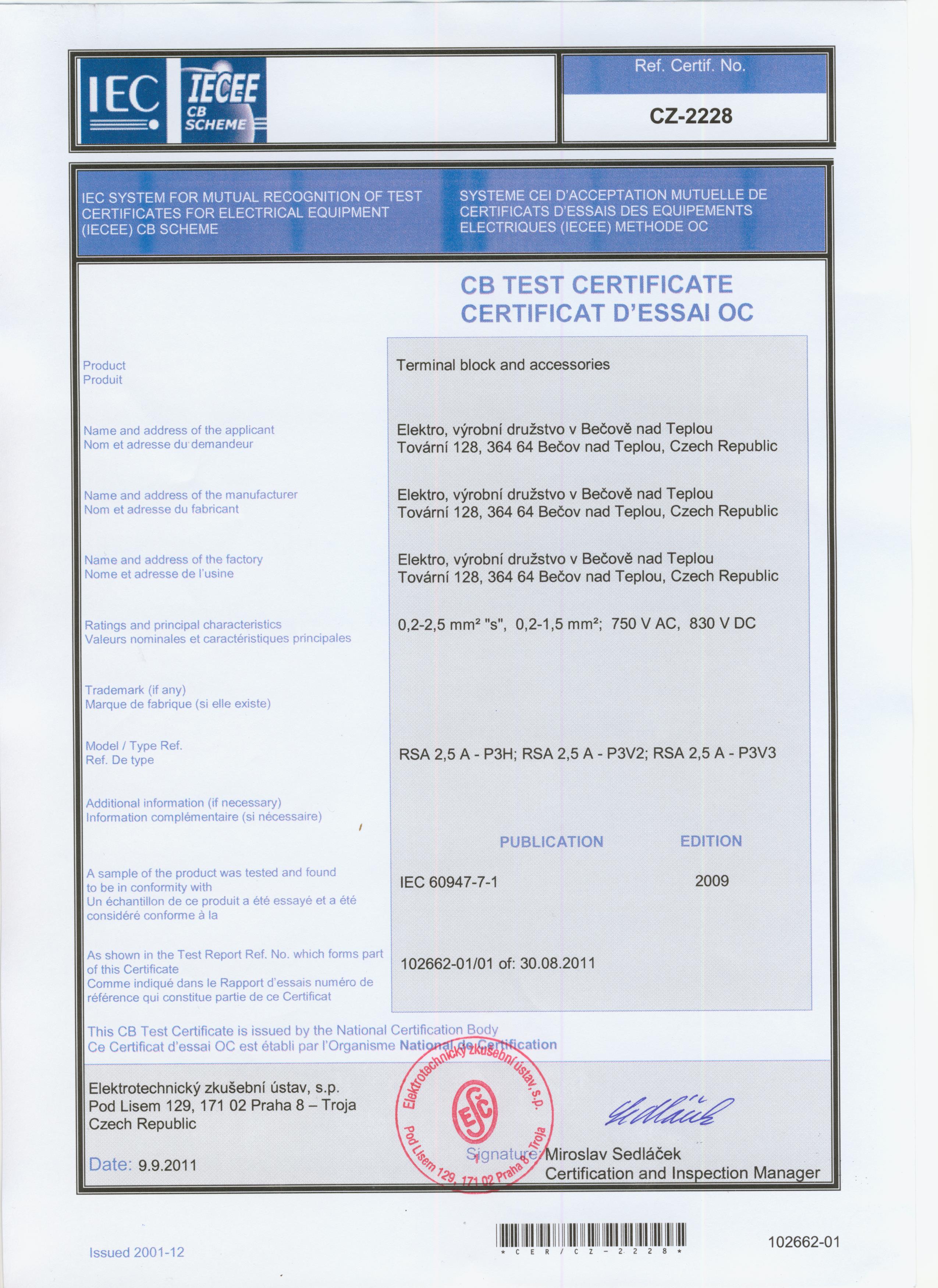

Norma | IEC 60947-7-1 |
Rozměry [mm] (šířka / výška / délka) | 5 / 87 / 106,6 |
Hmotnost [g] | 29 |
Balení [ks] | 20 |
Poznámka | *Proudové zatížení u svorky RSA 2,5 A v případě aplikovaného propojovacího hřebenu je max. 22 A. |
Tuhý plný vodič [mm²] | 0,2 - 2,5 |
Ohebný slaněný vodič [mm²] | 0,2 - 1,5 |
2 x Tuhý plný, ohebný slaněný vodič [mm²] | 0,2 - 1 |
Minimální délka odizolování vodiče [mm] | 6 |
Doporučená délka dutinky [mm] | 7 |
Max. vnější průměr dutinky [mm] | 2,1 |
Izolační pouzdro | Polyamid (PA), hořlavost V0, bez halogenů |
Elektrovodná část | Měď (galvanicky pokoveno) |
Upevňovací část | Tepelně zušlechtěná ocel (galvanicky pokoveno) |
